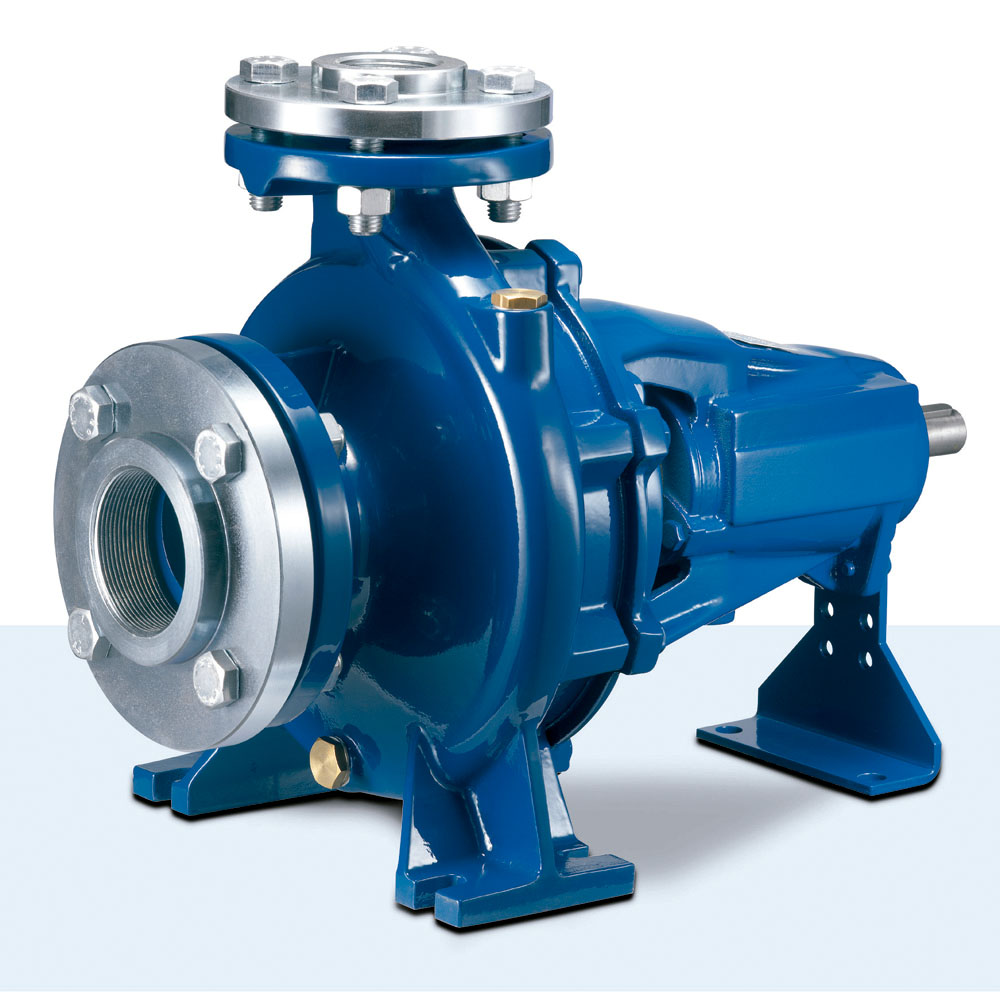

Electrobomba MA 40-125A
Réf.: MA40125A
Electrobomba FORAS centrífuga normalizada eje libre.
Bomba centrífuga monocelular normalizada de eje libre, construida de acuerdo a las normas DIN 24255. Muy adecuada para aplicaciones agrícolas, industriales y en servicios generales en los mercados de la construcción, abastecimiento de aguas, riegos complejos, circulación de agua fría y caliente, climatización, etc.
| Cuerpo bomba | Fundición gris |
| Escudo | Fundición gris |
| Soporte bomba | Fundición gris |
| Rodete | Fundición gris. Mod. MA32-250 en latón (bronce opcional) |
| Sello mecànico |
Cerámica/Grafito (Opocional con estopada) |
| Fluido | Aguas limpias o ligeramente turbias no agresivas |
| Temperatura del líquido | máx. 90 ºC (Opcional 90 ºC a 120 ºC) |
| Altura máxima aspiración | Consulte curva NPSH |
| Caudal máximo | 4000 l/min |
| Altura máxima | 92 m |
| DN-Aspiración | DN 65 |
| DN-Impulsión | DN 40 |
| Tubería recomendada | Aspiración: 3 1/2" |
| Impulsión: 3" - 3 1/2" |
-
FUNCIONAMIENTO A 2900 rpm
| TIPO | Q (m3/h - l/min) | |||||||||||
| MA 40-125A | 0 | 7,5 | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 | 33 | 36 |
| 0 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | |
| H (m) / pump input power (kW) | ||||||||||||
| 25,2 1,08 |
- | 25,8 1,64 |
25,8 1,85 |
25,6 2,05 |
25,4 2,25 |
24,9 2,45 |
24,4 2,59 |
23,7 2,73 |
22,9 2,88 |
22 2,91 |
21,1 2,94 |
|
-
FUNCIONAMIENTO A 1450 rpm
| TIPO | Q (m3/h - l/min) | ||||||||||
| MA 40-125A | 0 | 4,5 | 6 | 7,5 | 9 | 10,5 | 12 | 15 | 18 | 21 | 24 |
| 0 | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | |
| H (m) / pump input power (kW) | |||||||||||
| 6,4 0,24 |
6,5 0,29 |
6,5 0,31 |
6,4 0,33 |
6,3 0,35 |
6,2 0,37 |
6,0 0,39 |
5,6 0,42 |
5,1 0,44 |
4,4 0,46 |
3,6 0,48 |
|
| TIPO | DIMENSIONES (mm) | PESO | |||||||||||||||||
| DNA | DNM | a | f | h1 | h2 | m1 | m2 | n1 | n2 | s | b | l | d | t | u | x | w | (kg) | |
| MA 40-125 A | 65 | 40 | 80 | 360 | 112 | 140 | 100 | 70 | 210 | 160 | 14 | 50 | 50 | 24 | 27 | 8 | 100 | 260 | 37 |
