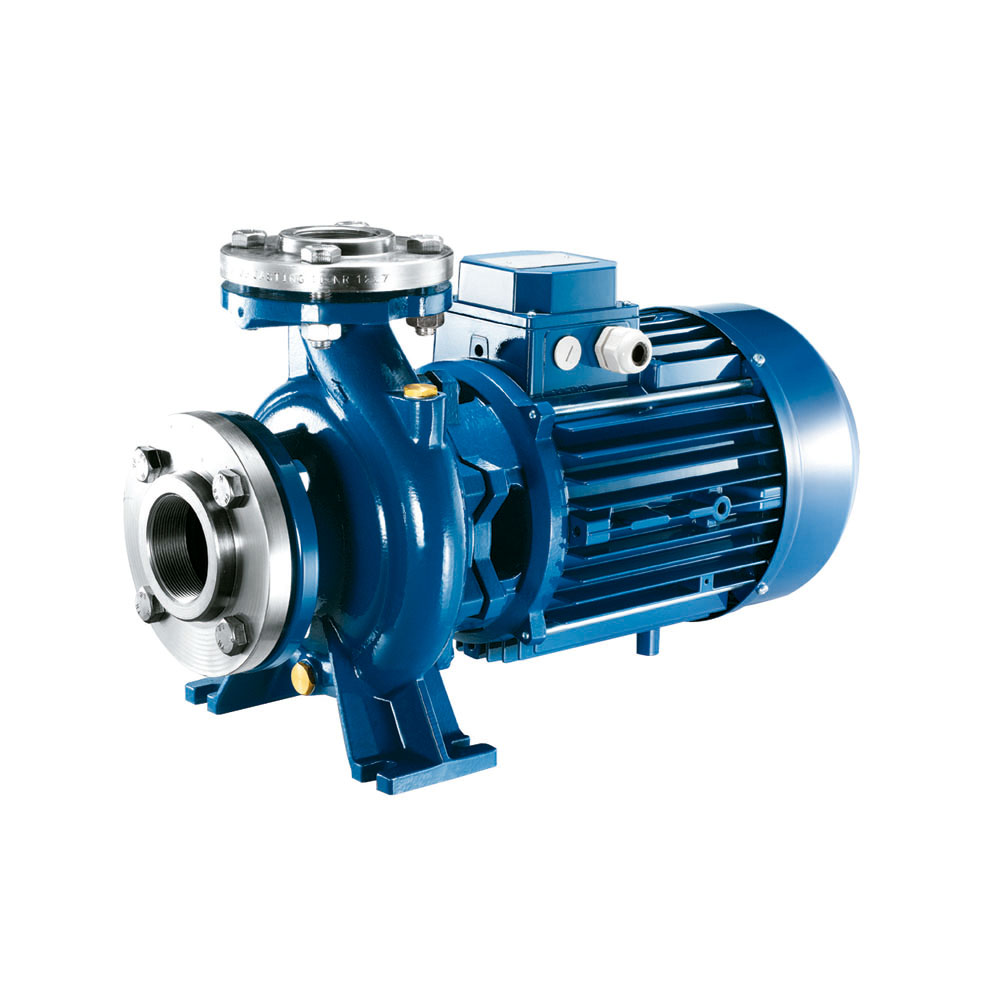

Electrobomba centrífuga monobloc normalizada, construida de acuerdo con las normas DIN 24255. Muy adecuada para aplicaciones agrícolas, industriales y en servicios generales en los mercados de la construcción, abastecimiento de aguas, riegos complejos, circulación de agua fría y caliente, climatización, etc.
| Cuerpo bomba | Fundición gris |
| Soporte bomba | Fundición gris |
| Rodete | Fundición gris. Mod. MN32-250 en latón (bronce opcional) |
| Sello mecànico |
Cerámica/Grafito |
| Fluido | Aguas limpias o ligeramente turbias no agresivas |
| Temperatura del líquido | máx. 90 ºC |
| Altura máxima aspiración | Consulte curva NPSH |
| Presión de trabajo |
max 10 bar |
| Caudal máximo | 4000 l/min |
| Altura máxima | 92 m |
| DN-Aspiración | DN 65 |
| DN-Impulsión | DN 40 |
| Tubería recomendada | Aspiración: 3 1/2" |
| Impulsión: 3" - 3 1/2" | |
| Motor | Inducción con rotor de jaula, de dos polos, cerrado y autoventilado. Motor trifásico 230/400 V - 50 Hz ó 400/690 V -50 Hz. |
| Clase de aislamiento | F |
| Grado de protección | IP44 |
*Los motores deberán ser protegidos por el usuario.
| TIPO | P2 | AMPERE | Q (m3/h - l/min) | ||||||||||||||
| 3 ~ | (HP) | (kW) | 3 - 230V |
3 - 400V |
7,5 | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 | 33 | 36 | 39 | 42 |
| 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | |||||
| MN 40-200B | 7,5 | 5,5 | 23 | 13,2 | H (m) | ||||||||||||
| - | 47 | 46,8 | 46,4 | 45,6 | 44,5 | 43,2 | 41,6 | 39,9 | 37,9 | 35,8 | 33,4 | - | |||||
| TIPO | DIMENSIONES (mm) | EMBALAJE (mm) | PESO | ||||||||||||||||
| DNm | DNa | a | h1 | h2 | m1 | m2 | n1 | n2 | b | x | s | C | B | H | I | L | M | (kg) | |
| MN 40-200 B | 40 | 65 | 100 | 160 | 180 | 100 | 70 | 265 | 212 | 50 | 12 | 14 | 590 | 273 | 340 | 615 | 310 | 460 | 65 |
